Выключатели (датчики) бесконтактные оптические

Выключатели (датчики) бесконтактные оптические

Описание и принцип действия

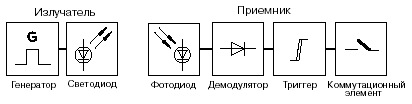

Оптический бесконтактный выключатель (ВБО) имеет собственный излучатель и приемник оптического излучения. В изделиях ВБО используют кодированное излучение инфракрасного диапазона. Функциональная схема ВБО приведена на рисунке.


В соответствии с ГОСТ Р 50030.5.2 оптические бесконтактные выключатели (ВБО) классифицируются на три группы:

  • тип Т — с приемом прямого луча от излучателя
  • тип R — с приемом луча, возвращенного от отражателя
  • тип D — с приемом луча, рассеянно отраженного от объекта

ВБО типа Т характеризуется тем, что излучатель и приемник размещены в отдельных корпусах. Прямой оптический луч идет от излучателя к приемнику и может быть перекрыт объектом воздействия. При определении зоны чувствительности Sd в качестве стандартного объекта воздействия используется приемник.

Излучатель и приемник могут получать напряжение питания от различных источников питания. Индикатор излучателя сигнализирует о подаче напряжения питания. Индикатор приемника сигнализирует о срабатывании приемника. Элемент коммутации расположен в приемнике.

Излучатель и приемник имеют разные обозначения и заказываются как отдельные изделия.

ВБО типа R размещен в одном корпусе, имеет излучатель и приемник. Приемник принимает луч излучателя, отраженный от специального отражателя.

При этом возможны два варианта использования этих изделий:

  • объект воздействия прерывает луч при неподвижно закрепленном отражателе,
  • отражатель закрепляется на подвижном объекте.
  •

Для ВБО типа R зона чувствительности Sd определяется между ВБО и отражателем.

При поставке ВБО типа R отражатели входят в комплект поставки (см. раздел каталога О4).

ВБО типа D размещен в одном корпусе, имеет излучатель и приемник. Приемник принимает луч, рассеянно отраженный от объекта воздействия. Объект может перемещаться как вдоль относительной оси, так и под углом к ней.

Для определения нормированных расстояний срабатывания должен быть использован стандартный объект воздействия:

  • при Smax до 400 мм — белая бумага с отражающей способностью 90%, размером 100х100 мм.
  • при Smax более 400 мм — белая бумага с отражающей способностью 90%, размером 200х200 мм.

При применении объекта воздействия, отличающегося от стандартного, реальные максимальные расстояния срабатывания могут не соответствовать нормированным. Можно использовать следующие поправочные коэффициенты для грубой корректировки расстояний срабатывания в зависимости от материала объекта:

  • Бумага белая — 1,0
  • Бумага черная матовая — 0,1
  • Металл полированный — 1,2...1,6
  • Дерево — 0,4
Оптические защитные барьеры

К оптическим бесконтактным выключателям типа Т относится серия многолучевых оптических защитных барьеров ВБО-Э20-...




Расположенные в ряд с шагом 20 мм светодиоды излучателя барьера и соответствующие фотодиоды приемника формируют параллельные лучи, расположенные в одной плоскости. Высота контролируемой плоскости определяется типоразмером защитного барьера (до 1 м), а ширина — разнесением излучателя и приемника (до 16 м). При проникновении через контролируемую плоскость объекта (например, руки человека) происходит срабатывание коммутационного элемента защитного барьера. Устройство управления барьером исключает срабатывание выходного коммутационного элемента при случайном кратковременном пересечении лучей.

Особенности эксплуатации ВБО

Особенности эксплуатации ВБО определяются особенностями распространения инфракрасного излучения. Наличие факторов, ухудшающих его, ведет к уменьшению расстояния воздействия. Такими факторами могут быть пыль, дым, атмосферные осадки и т. п. Для компенсации влияния фоновых объектов и подстройки под реальные условия эксплуатации часть ВБО имеет регулировку чувствительности.

Для повышения помехоустойчивости в ВБО используется кодированное излучение. Чтобы точнее направлять луч излучателя изделий ВБО-У25-... на поверхность отражателя (тип R) или активную поверхность приемника (тип Т), рекомендуется применять элемент крепления ПВ-КУ-025 с возможностью регулировки положения изделия (см. раздел каталога О4). Оптические защитные барьеры ВБО-Э20-... имеют механическую регулировку положения излучателя и приемника.

Иногда для контроля тонких объектов необходимо сделать более узким луч ВБО. В таких случаях для ВБО-М18-76... можно применить насадки типа ПВ-ОД-... (см. раздел каталога О4). Следует учитывать, что применение насадок уменьшает расстояние срабатывания ВБО.

Применение

Примеры применения ВБО различных типов:

  • Контроль провисания бумаги
  • Контроль обрыва клинового ремня
  • Контроль наличия этикеток и крышек
  • Контроль проезда

Барьеры оптические защитные типа ВБО-Э20-... могут быть применены в системах, запрещающих или ограничивающих доступ в опасные или контролируемые зоны посторонних непрозрачных предметов, в том числе и рук человека.

Применение световодных насадок типа ПВ-СД-... расширяет возможности применения изделия ВБО-М18-76... -5... типа D. Световодные насадки обеспечивают доступ луча в труднодоступные зоны оборудования и решают проблему контроля или обнаружения малых объектов.

Номенклатура

  • ВБО-М18-76К-3111-С
  • ВБО-М18-76К-3113-С
  • ВБО-М18-76К-3123-С
  • ВБО-М18-76Р-3111-С
  • ВБО-М18-76Р-3113-С
  • ВБО-М18-76Р-3123-С
  • ВБО-М18-76У-3111-С
  • ВБО-М18-76У-3113-С
  • ВБО-М18-76У-3123-С
  • ВБО-М18-76С-3111-С
  • ВБО-М18-76С-3113-С
  • ВБО-М18-76С-3123-С
  • ВБО-М18-76К-5111-СА
  • ВБО-М18-76К-5113-СА
  • ВБО-М18-76К-5123-СА
  • ВБО-М18-76Р-5111-СА
  • ВБО-М18-76Р-5113-СА
  • ВБО-М18-76Р-5123-СА
  • ВБО-М18-76С-5111-СА
  • ВБО-М18-76С-5112-СА
  • ВБО-М18-76С-5113-СА
  • ВБО-М18-76С-5121-СА
  • ВБО-М18-76С-5122-СА
  • ВБО-М18-76С-5123-СА
  • ВБО-М18-76У-5111-СА
  • ВБО-М18-76У-5113-СА
  • ВБО-М18-76У-5121-СА
  • ВБО-М18-76У-5123-СА
  • ВБО-М18-76К-7111-С
  • ВБО-М18-76К-7113-С
  • ВБО-М18-76К-7123-С
  • ВБО-М18-76Р-7111-С
  • ВБО-М18-76Р-7113-С
  • ВБО-М18-76Р-7123-С
  • ВБО-М18-76С-7111-С
  • ВБО-М18-76С-7113-С
  • ВБО-М18-76С-7123-С
  • ВБО-М18-76У-7111-С
  • ВБО-М18-76У-7113-С
  • ВБО-М18-76У-7123-С
  • ВБО-М18-76К-8111-СА
  • ВБО-М18-76К-8113-СА
  • ВБО-М18-76К-8123-СА
  • ВБО-М18-76Р-8111-СА
  • ВБО-М18-76Р-8113-СА
  • ВБО-М18-76Р-8123-СА
  • ВБО-М18-76С-8111-СА
  • ВБО-М18-76С-8113-СА
  • ВБО-М18-76С-8123-СА
  • ВБО-М18-76У-8111-СА
  • ВБО-М18-76У-8112-СА
  • ВБО-М18-76У-8113-СА
  • ВБО-М18-76У-8123-СА
  • ВБО-М18-76К-9111-С
  • ВБО-М18-76К-9112-С
  • ВБО-М18-76К-9113-С
  • ВБО-М18-76К-9121-С
  • ВБО-М18-76К-9122-С
  • ВБО-М18-76К-9123-С
  • ВБО-М18-76Р-9111-С
  • ВБО-М18-76Р-9113-С
  • ВБО-М18-76Р-9123-С
  • ВБО-М18-76С-9111-С
  • ВБО-М18-76С-9112-С
  • ВБО-М18-76С-9113-С
  • ВБО-М18-76С-9121-С
  • ВБО-М18-76С-9122-С
  • ВБО-М18-76С-9123-С
  • ВБО-М18-76У-9111-С
  • ВБО-М18-76У-9112-С
  • ВБО-М18-76У-9113-С
  • ВБО-М18-76У-9121-С
  • ВБО-М18-76У-9123-С
  • ВБО-М18-76К-9100-Н
  • ВБО-М18-76Р-9100-Н
  • ВБО-М18-76С-9100-Н
  • ВБО-М18-76У-9100-Н
  • ВБО-У25-80Р-1111-СА
  • ВБО-У25-80Р-1113-СА
  • ВБО-У25-80Р-1123-СА
  • ВБО-У25-80Р-5111-СА
  • ВБО-У25-80Р-5113-СА
  • ВБО-У25-80Р-5123-СА
  • ВБО-У25-80Р-3113-С
  • ВБО-У25-80Р-3123-С
  • ВБО-У25-80У-1111-СА
  • ВБО-У25-80У-1113-СА
  • ВБО-У25-80У-1123-СА
  • ВБО-У25-80У-5111-СА
  • ВБО-У25-80У-5113-СА
  • ВБО-У25-80У-5123-СА
  • ВБО-У25-80У-3111-С
  • ВБО-У25-80У-3113-С
  • ВБО-У25-80У-3123-С
  • ВБО-У25-80Р-2111-СА
  • ВБО-У25-80Р-2113-СА
  • ВБО-У25-80Р-2123-СА
  • ВБО-У25-80Р-8111-СА
  • ВБО-У25-80Р-8113-СА
  • ВБО-У25-80Р-8123-СА
  • ВБО-У25-80Р-7111-С
  • ВБО-У25-80Р-7113-С
  • ВБО-У25-80Р-7123-С
  • ВБО-У25-80У-2111-СА
  • ВБО-У25-80У-2113-СА
  • ВБО-У25-80У-2123-СА
  • ВБО-У25-80У-8111-СА
  • ВБО-У25-80У-8113-СА
  • ВБО-У25-80У-8123-СА
  • ВБО-У25-80У-7111-С
  • ВБО-У25-80У-7113-С
  • ВБО-У25-80У-7123-С
  • ВБО-У25-80Р-9100-Н
  • ВБО-У25-80Р-9111-С
  • ВБО-У25-80Р-9113-С
  • ВБО-У25-80Р-9123-С
  • ВБО-У25-80У-9100-Н
  • ВБО-У25-80У-9111-С
  • ВБО-У25-80У-9113-С
  • ВБО-У25-80У-9123-С
  • ВБО-У25-80У-1273-ЛА
  • ВБО-У25-80У-3273-Л
  • ВБО-У25-80У-5273-ЛА
  • ВБО-У25-80У-2273-ЛА
  • ВБО-У25-80У-7273-Л
  • ВБО-У25-80У-8273-ЛА
  • ВБО-У25-80У-9200-Н
  • ВБО-У25-80У-9273-Л
  • ВБО-Э20-200Р-9100-Н (излучатель)
  • ВБО-Э20-200Р-9123-С (приемник)
  • ВБО-Э20-400Р-9100-Н (излучатель)
  • ВБО-Э20-400Р-9123-С (приемник)
  • ВБО-Э20-600Р-9100-Н (излучатель)
  • ВБО-Э20-600Р-9123-С (приемник)
  • ВБО-Э20-800Р-9100-Н (излучатель)
  • ВБО-Э20-800Р-9123-С (приемник)
  • ВБО-Э20-1000Р-9100-Н (излучатель)
  • ВБО-Э20-1000Р-9123-С (приемник)

Принадлежности к ВБО
ПВ-СВ-050

Световозвращатель. Применяется в качестве светоотражателя для ВБО-М18-... и ВБО-У25... выключателей типа R
ПВ-КУ-025

Кронштейн для крепления оптических выключателей и датчиков в корпусе У25
ПВ-СД-210

Световод из пластикового моноволокна диаметром 1 мм применяется в оптических выключателях как инструмент для локализации и отдаления зоны чувствительности от ВБО. Снижает чувствительность. Предназначен для выключателей типа D ВБО-М18...
ПВ-СД-310

Световод из пластикового моноволокна диаметром 1 мм применяется для разнесения оптических лучей приемника и излучателя. Позволяет трансформировать и отдалить рабочую зону от ВБО. Предназначен для выключателей типа D ВБО-М18...
ПВ-ОД-111
ПВ-ОД-112
ПВ-ОД-113
ПВ-ОД-121
ПВ-ОД-122
ПВ-ОД-123

Диафрагмы-насадки используются для формирования оптического луча. Позволяют повысить разрешающюю способность ВБО, но снижают чувствительность. Предназначен для выключателей типа D ВБО-М18...
