Контроллер электроавтоматики ЛИР-986Б

Контроллер электроавтоматики ЛИР-986Б
СППУ - Система Позиционного Программного Управления приводами

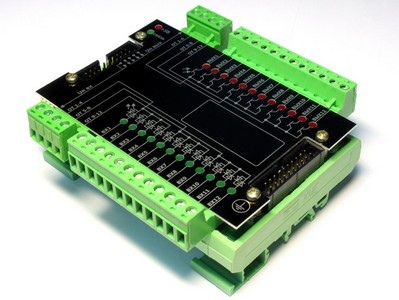

  Контроллер электроавтоматики ЛИР-986Б
СППУ - Система Позиционного Программного Управления приводами

ЛИР-986Б входит в Систему Позиционного Программного Управления приводами и является контроллером управления электроавтоматикой, который может работать независимо от пульта оператора, по своей программе. Программа электроавтоматики подготавливается на компьютере и загружается в контроллер через RS-485 интерфейс.
Контроллер ЛИР-986Б может использоваться в составе СППУ с возможностью доступа к контроллеру из управляющей программы ЛИР-581 через входные/выходные маркеры. Подключение модуля к СППУ осуществляется 20-жильным плоским кабелем. Так же, контроллер ЛИР-986А может работать автономно и обеспечивать реализацию жесткой логики работы электроавтоматики. Программирование контроллера осуществляется от персонального компьютера через адаптер ЛИР-967 (USB-RS485).

ЛИР-986Б имеет 12 дискретных входов и 12 дискретных выходов. Входы и выходы могут быть использованы для управления приводами подач или для управления электроавтоматикой по выбору пользователя. Для сигнализации о текущем состоянии входа/выхода, напротив каждой клеммы, установлены светодиодные индикаторы - зелёного цвета для входов и красного для выходов. Входы и выходы гальванически изолированы от электрических цепей контроллера. Оптореле, установленные на выходах, могут управлять пускателями непосредственно, в то время как оптроны требуют установки промежуточных реле.

ЛИР-986Б Изготавливается в малогабаритном пластмассовом корпусе с креплением, предназначенным для установки модуля на DIN-рельс. Для подключения внешних проводов используются разъемные колодки с винтовыми зажимами.

   Характеристики
Степень защиты от внешних воздействий   IP20
Габаритные размеры (высота х ширина х глубина), мм   29 х 113 х 100
Масса, кг, не более   0,2
Количество дискретных входов   12
Количество дискретных выходов   12
Напряжение питания, В   5,0 ± 10%
Потребляемая мощность, Вт, не более   2Вт

   Документация


Паспорт                                                               загрузить (PDF)

Функциональная схема                                      загрузить (PDF)

Программное обеспечение VMTools                 загрузить (ZIP)

Программное обеспечение VMTools2010         загрузить  (ZIP)


   Габаритный чертеж


 ЛИР-986Б


   Код заказа


ЛИР-986Б-XX1-XX2-XX3

 Количество дискретных входов XX1

 12

 Количество дискретных выходов XX2

 12

 Тип дискретных выходов XX3

 ОЭ - выходы с открытым эмиттером

 ОК - выходы с открытым коллектором

 ТР - выходы с твердотельными реле

 ВНИМАНИЕ: Для подключения контроллера к компьютеру необходмо использовать преобразователь

интерфейсов ЛИР-967 (RS-485 - USB) . Заказывается отдельной позицией. Код заказа - ЛИР-967.

 Пример заказа:

 ЛИР-986Б-12-12-ТР ; контроллер электроавтоматики, 12 дискретных входов и 12 дискретных выходов, выходы твердотельные реле

 ЛИР-967 ; преобразователь интерфейсов
