Вспомогательное оборудование

Вспомогательное оборудование


Крепежные приспособления для оптоэлектронных датчиков фирмы Fotoelektrik Pauly.

Оптические элементы (линзы) приборов обычно имеют размеры 15–50 мм в диаметре, что позволяет легко производить установку и настройку приборов на месте экплуатации. Для точной юстировки приборов ВБО служат приспособления типа Т-образного перископа, внутри которого под углом 45 град. установлено полупрозрачное зеркало. Это зеркало позволяет видеть пятно света от вспомогательного источника света типа лампы или фонаря, установленного в месте последующей установки отражателя или излучателя (приемника).


Т-образный перископ для оптической юстировки приборов типа ВБО фирмы Fotoelektrik Pauly

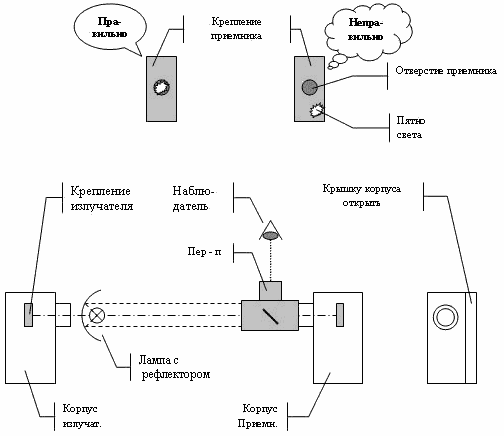

Юстировка прибора типа T с двумя активными частями при помощи юстировочного перископа. Корпус приемника поворачивается до тех пор, пока пятно света не совпадет с отверстием приемника

Для точной установки приборов типа T необходимо повторить юстировочный процесс для обеих частей, приемника и излучателя. Для точной установки приборов типа R достаточно провести процесс один раз.
