Приборы для поиска отверстий

Приборы для поиска отверстий

Приборы для поиска отверстий фирмы Fotoelektrik Pauly предназначены для поиска сварных швов в металлической ленте. При сварке прокатанной металлической ленты в единый кусок в местах сварки делаются отверстия, которые служат для обнаружения сварных швов при последующей размотке и разрезке ленты проката. Эти приборы построены по типу приборов T, то есть излучатель и приемник расположены в разных корпусах. В каждом корпусе установлен ряд активных элементов с линзами квадратной формы. Длина активного участка составляет несколько десятков сантиметров.


Приборы для поиска отверстий фирмы Fotoelektrik Pauly

Металлическая лента протягивается между излучателем и приемником. При наличии отверстий в ленте излучение попадает на приемник и прибор вырабатывает соответствующий сигнал. Эти приборы позволяют обнаруживать отверстия диаметрм 2-3 мм при скорости движения ленты до 10 м/сек.

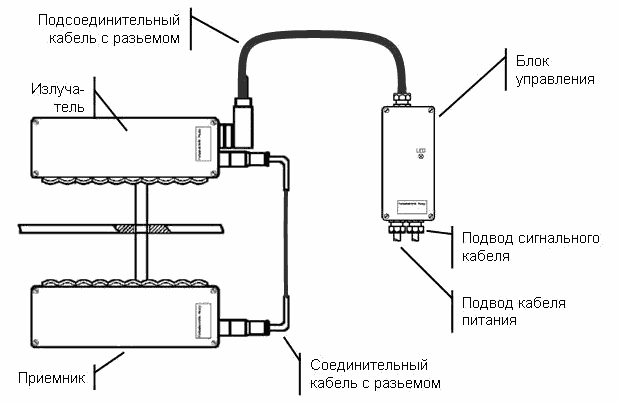

Пример установки прибора для поиска отверстий

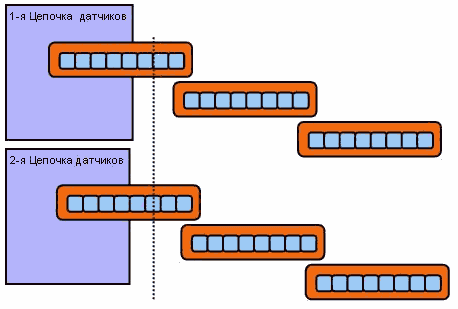

Построение цепочки датчиков для обнаружения отверстий

В случае, если ширина ленты превышает длину активной части датчика, возможна установка датчиков цепочкой. Для получения устройства с высокой степенью надежности обнаружения отверстий ставят две цепочки датчиков, причем вторая цепочка сдвинута относительно первой на половину ширины линзы. Таким образом отверстие наверняка попадет в активную зону прибора.
