Взрывобезопасные индуктивные датчики

Взрывобезопасные индуктивные датчики

Назначение

Датчики взрывобезопасные индуктивные серии ДВИ могут эксплуатироваться во взрывобезопасных средах и в помещениях повышенной взрывопожарной опасности. Датчики разработаны в соответствии с европейским стандартом EN 19 234 ("NAMUR") и могут заменять соответствующие датчики фирм BALLUFF и TURCK.

Рабочие режимы датчика таковы, что он имеет вид взрывозащиты "искробезопасная электрическая цепь". Отдельный переключающий усилитель и искрозащитный барьер, необходимые для подключения датчика ДВИ к системе управления, располагаются за пределами взрывоопасной зоны.




Описание

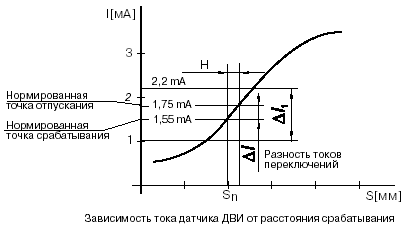

Датчик ДВИ представляет собой двухпроводный индуктивный датчик постоянного тока с изменяемым выходным сопротивлением. Функционально он подобен переменному резистору, изменяющему свое сопротивление по мере приближения объекта воздействия из металла к чувствительному элементу датчика. При отсутствии металла в зоне чувствительности индуктивный датчик находится в состоянии низкого сопротивления и значение выходного тока выше чем 2,2 мА. Когда металлический объект входит в зону чувствительности, происходит увеличение выходного сопротивления датчика и ток становится ниже чем 1,0 мА. Выходное сопротивление при этом меняется от 1 до 8 кОм, а величина тока через датчик — от 2,2 до 1,0 мА. Разница токов между активным и неактивным состоянием датчика используется в переключающем усилителе как входной параметр для переключения.



Особенности эксплуатации

При использовании во взрывоопасной зоне индуктивный датчик подключается к системе управления через искрозащитный барьер. Отечественным устройством подобного типа является, например, "Корунд-М530". Вместо него может использоваться барьер и переключающий усилитель MC13-8Ex0-R/24VDC фирмы Turck или аналогичное устройство фирмы MTL.

Номенклатура

На предприятии "Сенсор" выпускаются взрывобезопасные индуктивные датчики следующих типоразмеров:

  • ДВИ-М08-45У-1130-Х
  • ДВИ-М08-48У-2130-Х
  • ДВИ-М12-34С-1130-Х
  • ДВИ-М12-39С-2130-Х
  • ДВИ-М18-34С-1130-Х
  • ДВИ-М18-44С-2130-Х
  • ДВИ-М30-34С-1130-Х
  • ДВИ-М30-49С-2130-Х
